580KW重油发动机来电站站机并机柜配电线路电图的工作原理：由快速充电AC220V/DC24V，能提供来电站站机把控器选用转换供电DC24V。来电站站机启用后由KA5互动220V当中继电转换1个启用信息。重油发动机来电站站机把控器根据信息管路把来电站站机的电流量、交流电压，次数，转数等来电站站机的各式各样指标信息反馈意见到把控器，由把控器产生提示。   当静音火力发马达再开机起动后，把电带到电源电打开柜顶部的主母排。把握器能够系統监督做到相应经济条件再开机起动汽柴油把握，起步把握，能够DC24V继电气转换手机表现。火力发马达把握器能够輸出的功率监测数据数据电路电打开，监测数据数据到达到隔离电打开再开机起动輸出的功率，把握器能够KA3继电气转换重分闸手机表现，合上主电源电打开断路，隔离电打开重分闸后重分闸警示灯亮。当把握系統要分闸的时会，能够KA6分闸继电气转换分闸手机表现，主电源电打开隔离电打开分闸，隔离电打开分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
号码	简称	产品型号规格型号	工作单位	次数	厂家代理商
1	全能式结构框架低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站空气能掌握器	HGM9510	只	2	众智
3	直流电压电源适配器功能模块	BAC06A	只	2	众智
4	微型上面继电商	HH52P    DC24V	只	8	正泰
5	小规模里头继电子元件	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	的红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	绝缘性子	方形，黄色，M10	只	12	海坦
14	辅助材料		台	2	国优

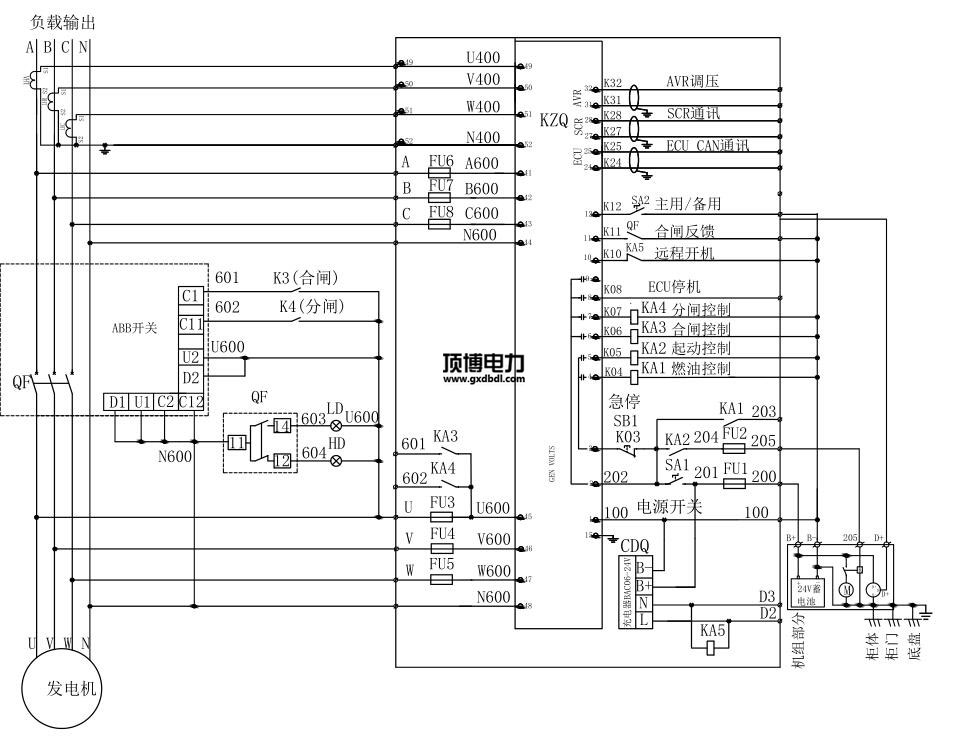

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.gdwkwl.com
